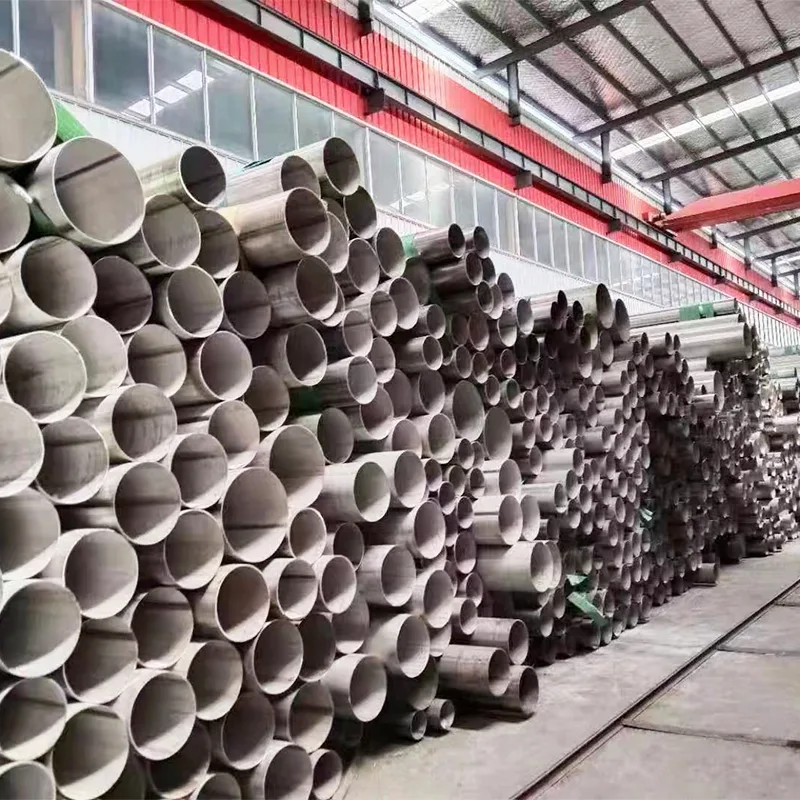

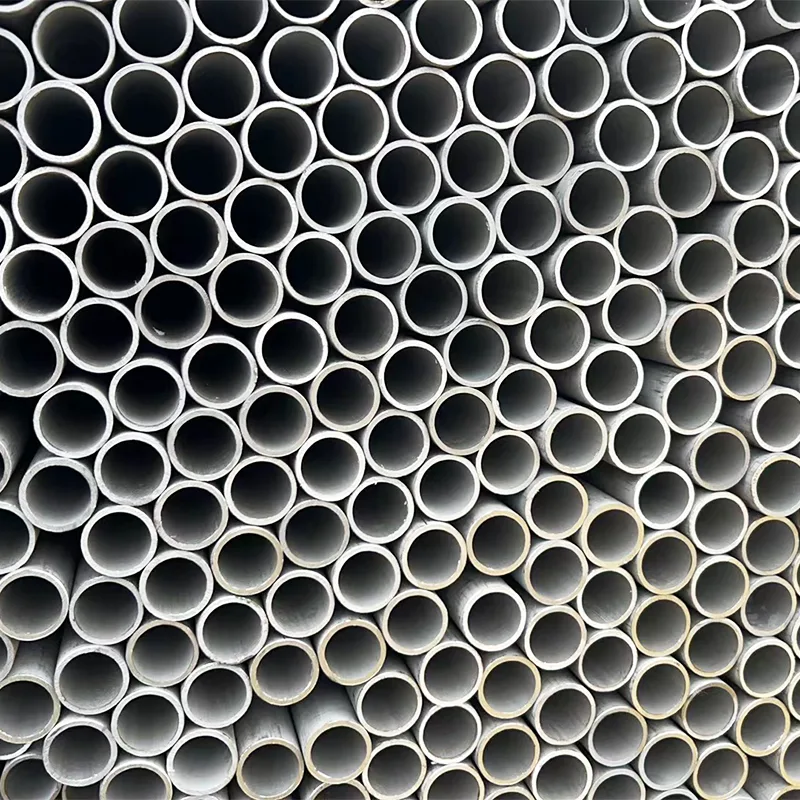

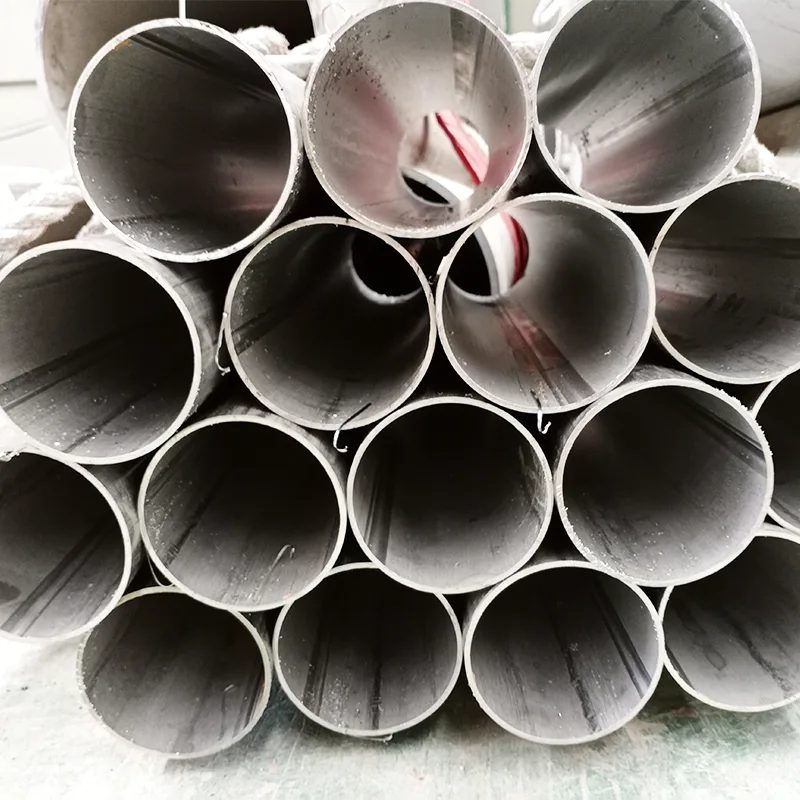

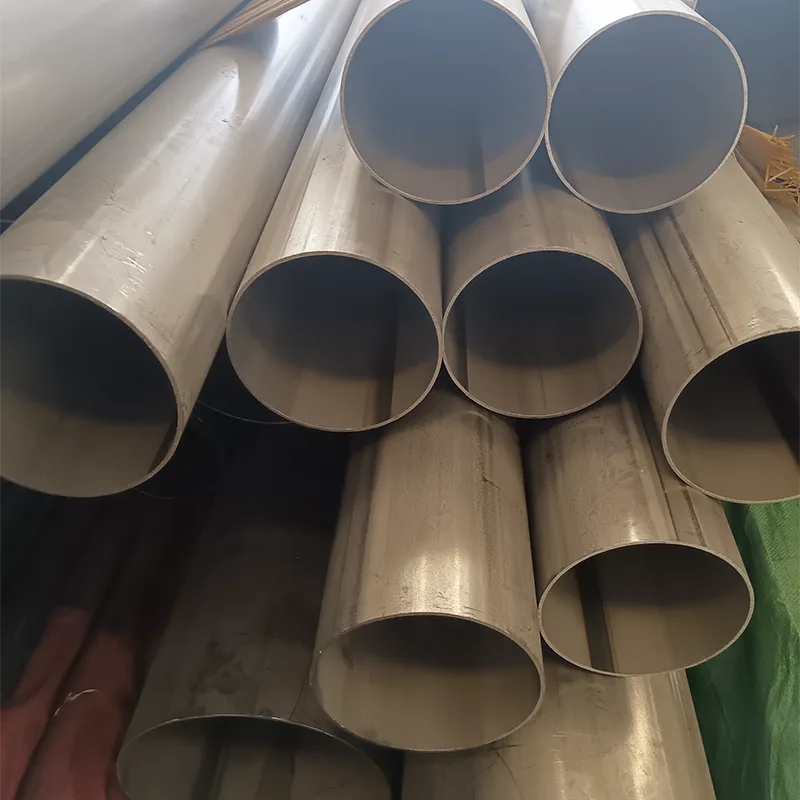

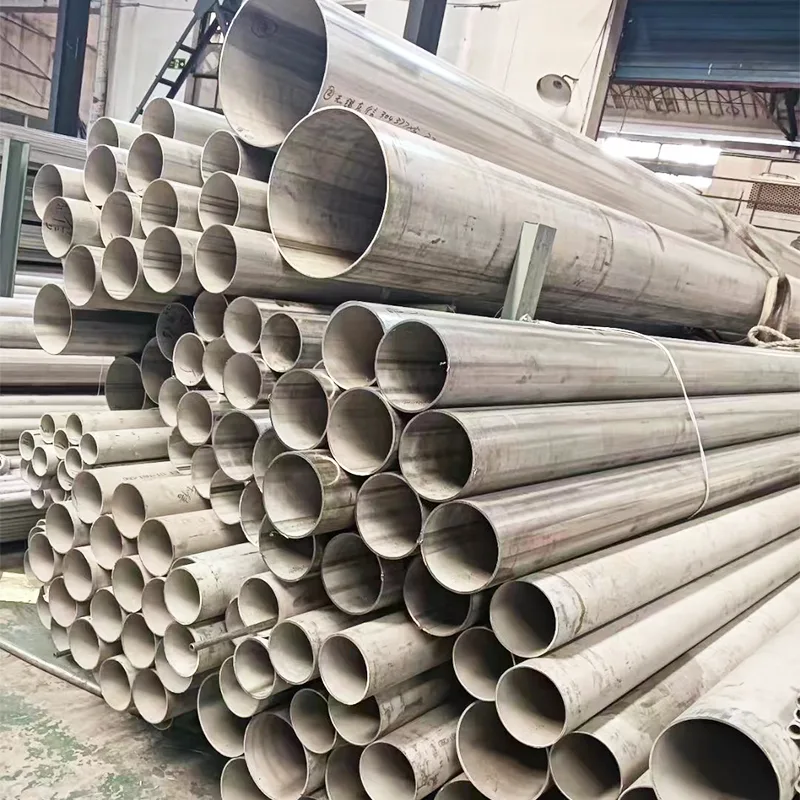

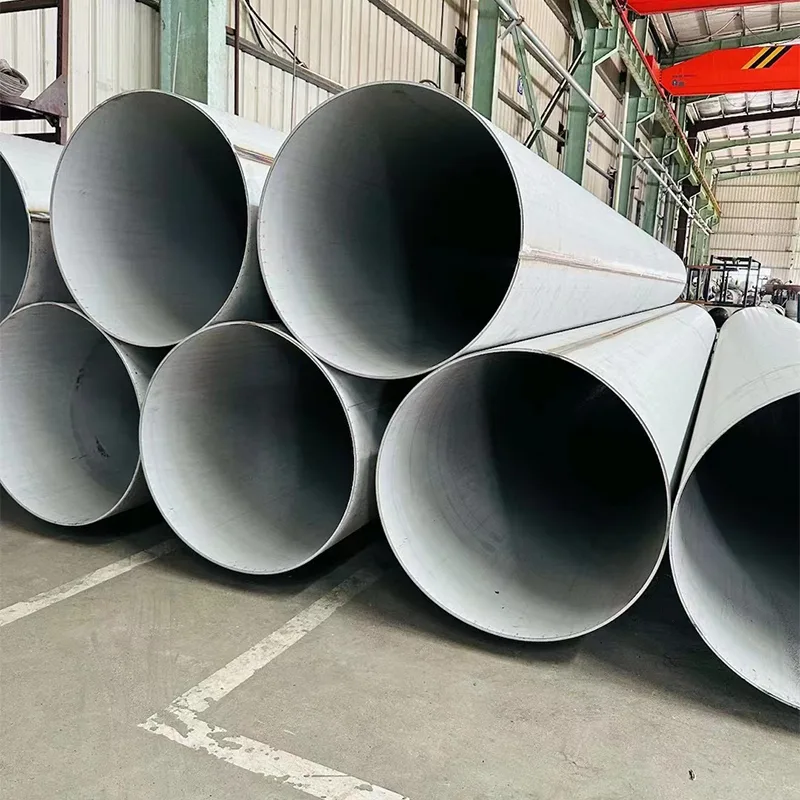

304 Συγκολλημένος σωλήνας από ανοξείδωτο χάλυβα
Οι συγκολλημένοι σωλήνες από ανοξείδωτο χάλυβα 304 παρουσιάζουν εξαιρετική αντοχή στη διάβρωση, τη σκουριά και την υγρασία και μπορούν να προσαρμοστούν σε εξωτερικά υγρά και ήπια όξινα/αλκαλικά περιβάλλοντα, με σταθερή αντοχή στη θερμοκρασία. Το υλικό είναι ασφαλές, καθαρό και άοσμο, πληρώντας τα πρότυπα παροχής τροφίμων και νερού. Οι Κινέζοι κατασκευαστές συγκολλημένων σωλήνων από ανοξείδωτο χάλυβα 304 παρέχουν σωλήνες με ακριβείς διαστάσεις, ομοιόμορφο πάχος τοιχώματος, καλή αντοχή στην πίεση, ανθεκτικότητα και μεγάλη διάρκεια ζωής.
Η ικανότητα φέρουσας πίεσης των συγκολλημένων σωλήνων από ανοξείδωτο χάλυβα 304 εξαρτάται κυρίως από το πάχος του τοιχώματος, την εξωτερική διάμετρο, την αντοχή του υλικού, την ποιότητα συγκόλλησης και τη θερμοκρασία λειτουργίας και πρέπει να συμμορφώνεται με τις τυποποιημένες προδιαγραφές σχεδιασμού συντελεστών ασφαλείας. Ακολουθεί περιγραφή συστήματος:
I.Βασικοί παράγοντες που επηρεάζουν
|
Παράγοντες που επηρεάζουν: |
Βασικές Σημειώσεις: |
|
Πάχος τοιχώματος (t) |
Όσο μεγαλύτερο είναι το πάχος του τοιχώματος, τόσο ισχυρότερη είναι η ικανότητα φέρουσας πίεσης, δείχνοντας άμεση συσχέτιση. |
|
Εξωτερική διάμετρος (D) |
Όσο μεγαλύτερη είναι η εξωτερική διάμετρος, τόσο μικρότερη είναι η φέρουσα ικανότητα πίεσης για το ίδιο πάχος τοιχώματος, δείχνοντας αντίστροφη συσχέτιση. |
|
Αντοχή υλικού |
304 τυπική αντοχή εφελκυσμού ≥ 520MPa, αντοχή διαρροής ≥ 210MPa. |
|
Ποιότητα συγκόλλησης |
Η απόδοση συγκόλλησης (E) επηρεάζει την πραγματική ικανότητα φέρουσας πίεσης. Οι συγκολλημένοι σωλήνες υψηλής ποιότητας μπορούν να επιτύχουν τιμή Ε 0,85-0,95. |
|
Θερμοκρασία λειτουργίας |
Καθώς αυξάνεται η θερμοκρασία, η επιτρεπόμενη τάση μειώνεται. Η απόδοση είναι βέλτιστη σε θερμοκρασία δωματίου (20℃). |
|
Συντελεστής ασφάλειας |
Οι σωλήνες ρευστού απαιτούν συνήθως 2-3 φορές την επιτρεπόμενη τάση. Τα επικίνδυνα μέσα υψηλής πίεσης απαιτούν 4 φορές ή περισσότερο. |
II. Τύποι Υπολογισμού Πίεσης
1. Θεωρητική πίεση διάρρηξης (τύπος Barlow): P1=2σt/D (σ είναι αντοχή εφελκυσμού σε MPa, t είναι το πάχος τοιχώματος σε mm, D είναι η εξωτερική διάμετρος σε mm)
2. Επιτρεπόμενη πίεση εργασίας (Συνήθως χρησιμοποιείται στη μηχανική): P₂=(2×S×E×t)/(D−t) (S είναι επιτρεπόμενη τάση, E είναι απόδοση συγκόλλησης, t είναι πάχος τοιχώματος, D είναι εξωτερική διάμετρος) 304 επιτρεπόμενη τάση από ανοξείδωτο χάλυβα σε θερμοκρασία δωματίου S≈137-170MPa
III. Πίνακας αναφοράς πίεσης κοινών προδιαγραφών (θερμοκρασία δωματίου, συντελεστής ασφάλειας 2)
|
Θεωρητική πίεση διάρρηξης (MPa) |
Επιτρεπόμενη πίεση λειτουργίας (MPa) |
Ισχύοντα σενάρια |
|
54.7 |
27.3 |
Διακοσμητικοί σωλήνες χαμηλής πίεσης, στηρίγματα επίπλων |
|
50 |
25 |
Κουφώματα πορτών και παραθύρων, μικρά κάγκελα |
|
40.5 |
20.3 |
Χειρολαβές σκαλοπατιών, εσωτερική διακόσμηση |
|
41.2 |
20.6 |
Κάγκελα μπαλκονιού, κολώνες μηχανικής |
|
34.2 |
17.1 |
Μεγάλοι φράχτες, σωλήνες τοπίου |
|
29.6 |
14.8 |
Προστασία εξωτερικού χώρου, γενική μεταφορά υγρών |
|
26.3 |
13.2 |
Βιομηχανικοί αγωγοί, συστήματα επεξεργασίας νερού |
Σημείωση: 1MPa≈10kg/cm², η επιτρεπόμενη πίεση λαμβάνει ήδη υπόψη τον παράγοντα ασφαλείας
IV. Σενάρια εφαρμογής και συστάσεις πίεσης
|
Σενάρια εφαρμογής |
Συνιστώμενη πίεση λειτουργίας: |
Συνιστώμενο πάχος τοιχώματος: |
|
Πολιτική παροχή νερού |
≤1,0 MPa |
≥1,2 mm |
|
Βιομηχανικά υγρά (μη διαβρωτικά) |
≤2,5 MPa |
≥2,0 mm |
|
Συστήματα ζεστού νερού |
≤1,6 MPa |
≥1,5mm |
|
Μετάδοση αερίου χαμηλής πίεσης |
≤0,6MPa |
≥1,0mm |
|
Συνθήκες υψηλής πίεσης |
Απαιτείται προσαρμοσμένο πάχος πυκνωμένου τοιχώματος + μη καταστροφική δοκιμή. |
≥3,0mm, επιθεώρηση συγκολλήσεων με ακτίνες Χ |
Κατάλληλο για χρήση: 304 ανοξείδωτος χάλυβας Εφαρμογές συγκολλημένων σωλήνων από ανοξείδωτο χάλυβα:
1. Εξωτερική χρήση: Κάγκελα μπαλκονιού, εξωτερικές σκάλες, φράχτες αυλής, εξαρτήματα μηχανικής εξωτερικού χώρου. ανθεκτικό στη βροχή και την υγρασία και λιγότερο επιρρεπές στη σκουριά.
2. Παράκτια αλάτι Περιοχές ομίχλης: Παραθαλάσσια κτίρια και εγκαταστάσεις. αντιστέκεται αποτελεσματικά στη διάβρωση του αλατιού και είναι λιγότερο επιρρεπής σε σημεία σκουριάς.
3. Πόσιμο νερό και βιομηχανία τροφίμων: μεταφορά νερού βρύσης, σωλήνες εξοπλισμού εστίασης, εξοπλισμός καθαρισμού νερού. ασφαλές, υγιεινό και μη τοξικό υλικό.
4. Υγρό περιβάλλον κουζίνας και μπάνιου: Εξοπλισμός κουζίνας και μπάνιου, εξαρτήματα μπάνιου, σωλήνες υδραυλικών εγκαταστάσεων. μακροχρόνια αντοχή στην υγρασία και την οξείδωση.
5. Ελαφρές βιομηχανικές συνθήκες: Συνήθη χημικά υγρά, εξαερισμός καυσαερίων, σωλήνες εξοπλισμού προστασίας περιβάλλοντος. ανθεκτικό σε ήπια οξέα και αλκάλια.
6. Έργα μακροπρόθεσμης αντοχής: Για μεγάλη διάρκεια ζωής και μειωμένο κόστος συντήρησης. αντικατάσταση σωλήνων που σκουριάζουν εύκολα.
7. Κατάλληλο και για υψηλές και χαμηλές θερμοκρασίες: Προσαρμόσιμο σε καθημερινές συνθήκες υψηλής θερμοκρασίας. σταθερή απόδοση και καμία παραμόρφωση τόσο σε ζεστό όσο και σε κρύο περιβάλλον.
